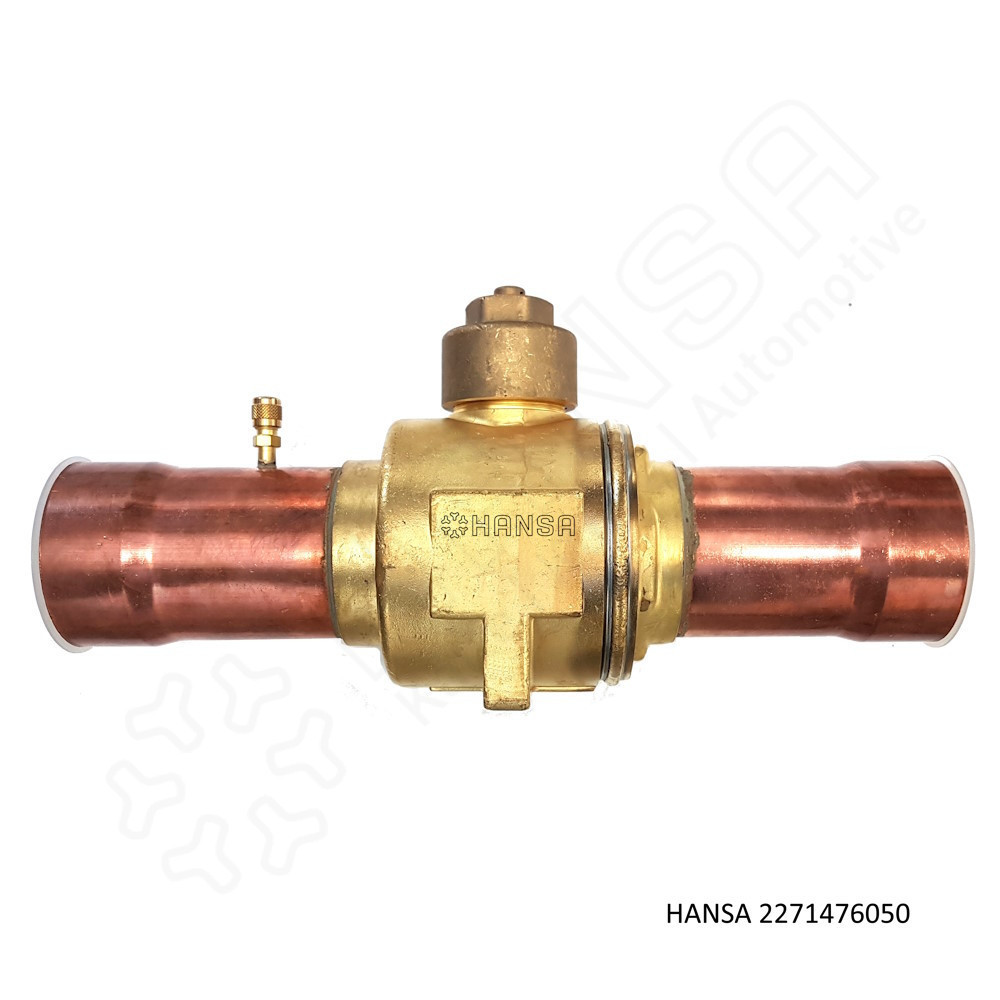

HANSA Kugelabsperrventil mit Füllventil DN76 mm (45bar) KAV 2271476050

Kugelabsperrventil mit Füllventil DN76 mm (45bar)

Abmessung (LxBxH): 378x60x177 mm
Gewicht: 8,38 kg
Artikel-Nr.: 2271476050



Download PDF

Vorteile

  • Bi-flow, d. h. beliebige Montage, unabhängig von der Strömungsrichtung
  • Abdichtung der Kugel mit 2 PTFE (Teflon) Manschetten
  • Geeignet für den Einsatz in Flüssigkeits-, Saug- und Heißgasleitungen sowie in ölfreien Anwendungen
  • Markierung auf der Spindel Ventilposition (offen oder geschlossen)  (Entlastungsbohrung muss gegen die Flussrichtung zeigen)
  • Maximaler Durchfluss
  • Plombierbare Ventilkappe
  • Halteplatte mit Schrauben sind im Lieferumfang enthalten
  • Auch mit Füllventil / Sensoranschluss verfügbar

    Technische Hinweise
  • Werkstoff Ventilkörper: Messing
  • Werkstoff Anschlussrohre Kupfer CU-DHP bzw. K65 bei 120 bar Ventilen
  • Zugelassene Kältemittel:
    • HFKW / FKW (z.B, R32) / FCKW / KW / HFO (z.B. R1234ze, R454c) oder deren Gemisch-Ausführungen wie z.B. R407x oder R410x
    • R744 / R290 auf Anfrage
    • Nicht zugelassen sind NH3 haltige Kältemittel !
    • Maximal zulässiger Betriebsdruck bis 120 bar (Details siehe Tabelle Seite 2)
      • Temperaturbeständigkeit von – 40°C bis + 155°C
2271476050
4251692910511
